はじめに

この記事はカヤックUnityアドベントカレンダー2018の24日目の記事になります。

こんにちはハニカムと光り物が好きなカヤックエンジニアのオギワラです。

本日はクリスマスイブなのでイルミネーションを作り、その過程でのCINEMA4Dでのツールを使った簡単なモデリングやUnity上で3Dモデルを使う際のあれこれや画作りの話をかる〜くしようと思います。

まず完成したものがこちら。

1.ツリーを作る : CINEMA4Dで回転ツールを使った

クリスマスといえばクリスマスツリーです。

なので、CINEMA4Dを用いてクリスマスツリーを作っていきたいと思います。

回転体ツールを使ったモデリング

Splineツールで線を書き

Splineツールで線をかく

回転体を作るGeneratorツールのLatheを適用

Splineで回転体を作る、Generatorツール内にある LetheをSplineの親に

LatheのObjectのSubdivision(分割数)を12に設定

これはのちのちクリスマスツリーっぽくするために12分割にします

LetheのObjectウィンドウ内のSubdivision(分割数)を12に

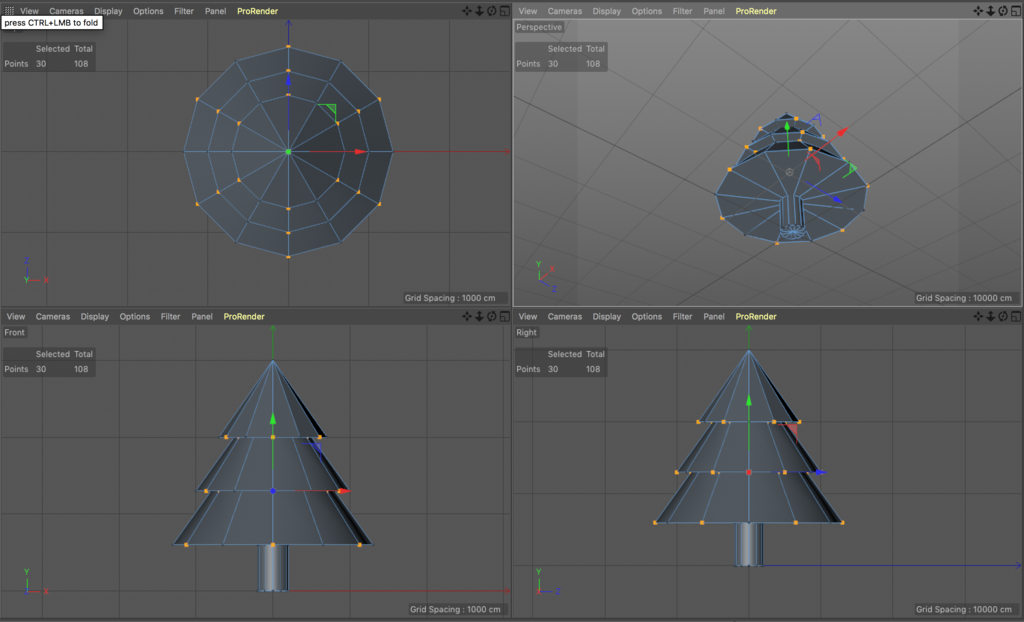

後編集可能な状態にしてからPoint選択モードで一個おきに選択

編集可能な状態にしてPoint選択モードで一個おきに選択

xz軸の縮小でギザギザに

XZ軸で縮小してギザギザに

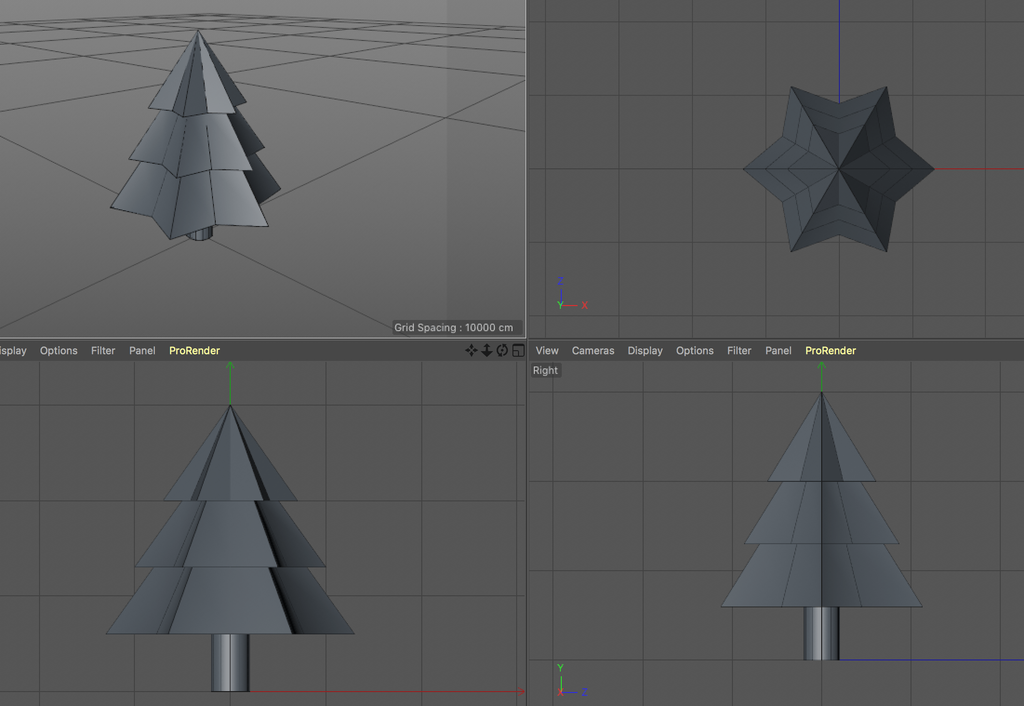

ツリーの造形ができました

ツリー

2.作ったモデルをUnityへ : fbxでExportしてUnity

一旦作ったモデルをfbxに書き出してUnityにインポートします。

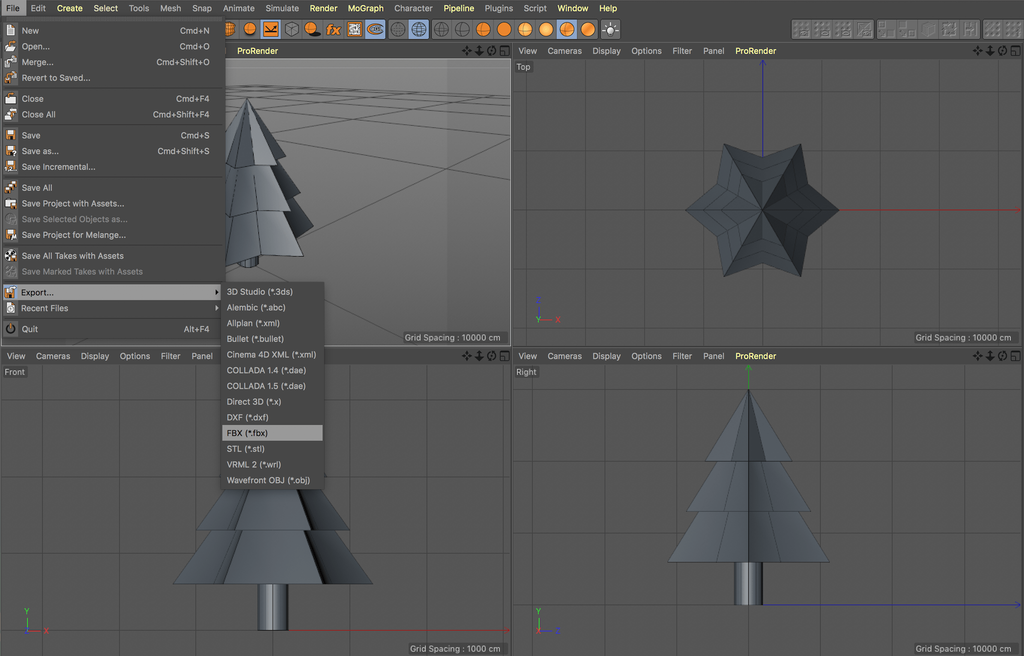

書き出しは

File>Export>FBX

で書き出せます、わかりやすい場所に保存しましょう。

書き出します

しかし、今作ったオブジェクトをUnityのSceneにおいても不思議な見え方をしています...

なんだか....

これには原因があるのでした...

3.ちゃんとツリーを出現させる : 法線の反転

真っ青...

真っ青...

不思議な見え方のする原因はモデリング時に法線が反転していたというのが原因です。

Unityのスタンダードシェーダーが法線方向の裏は描画しない設定であるカリングがONになっているためです。

なのでスタンダードシェーダーのような両面描画ではないものでは表示されてないように見えるわけなのです。

モデルの法線方向がひっくり返ってるということでCINEMA4D側で治します。

メッシュを全選択してReverseNomalsでOK

ひっくり返してオレンジに

直したfbxは法線方向を変えたのみなので先ほど入れたfbxに上書きするだけでUnity上で変更が適用されます。

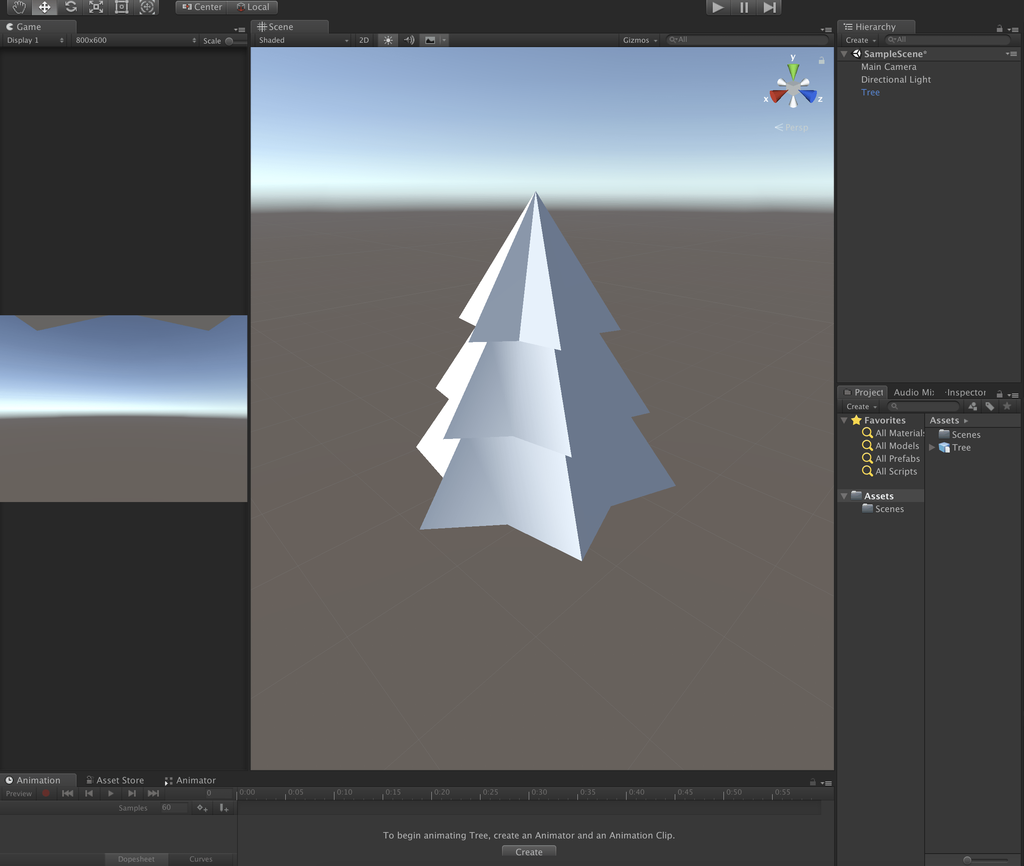

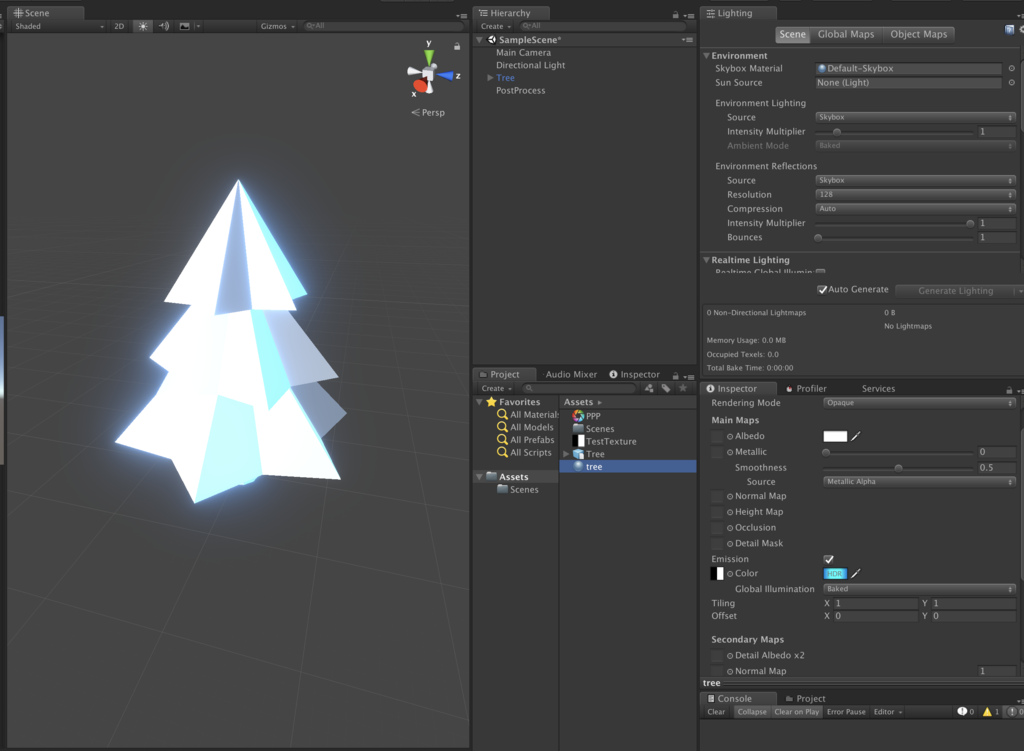

やったー

出てきました

UV変えたり法線変える程度では読み込みがおかしくなることはないのでその辺の修正の適用は上書きして差し替えると楽です。

※アニメーションをつけてる場合は階層を変えると壊れたりするので上書きはよろしくないです。

4.リッチなマテリアルへの下準備 : UV展開＋テクスチャーの作成

しかし今のままでは真っ白で寂しい感じです。

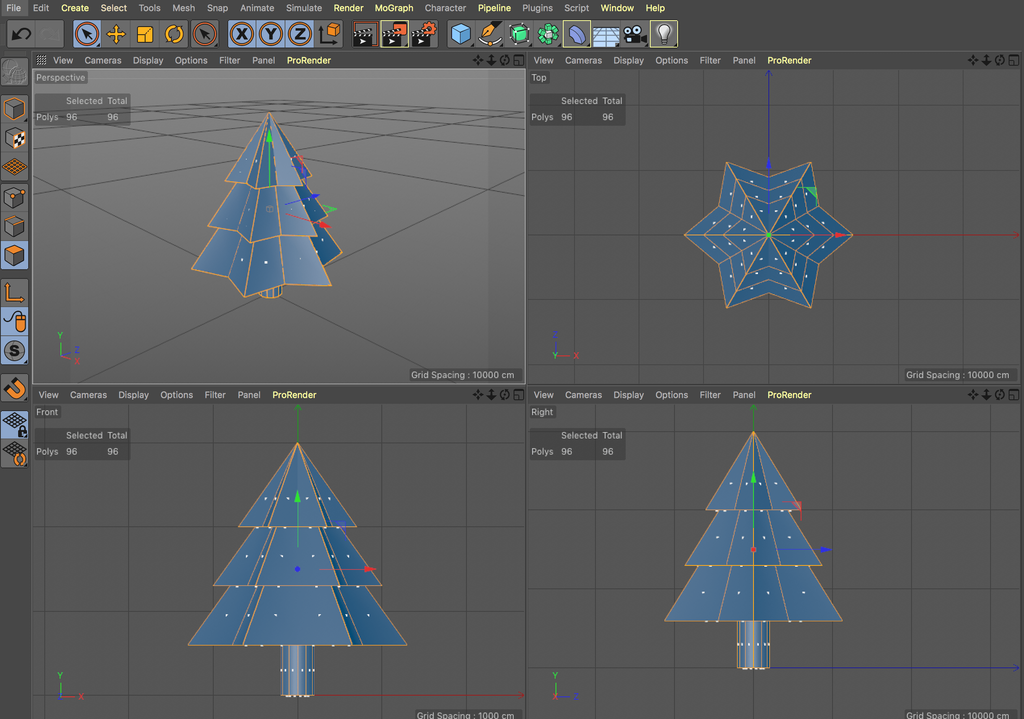

形も地味だったので捻ったりしてもう少し良い感じの形にします。

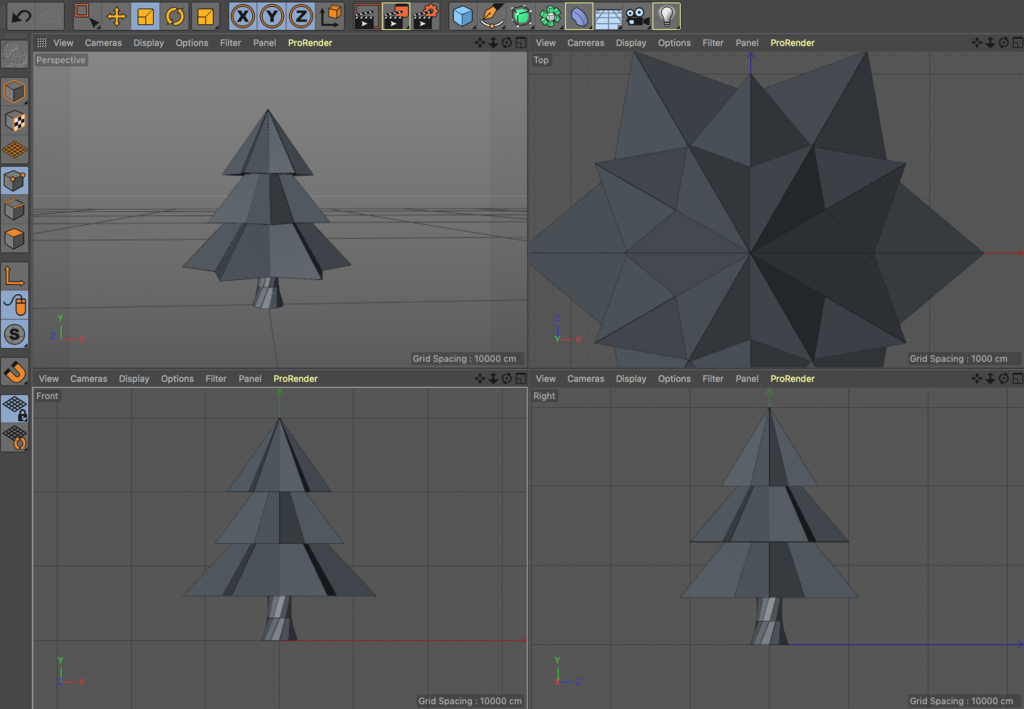

新たな木

今回はキャラクターモデリングではなく顔の書き込みとかの必要もないので、メッシュごとにマテリアルをつけて色分けしても良いですが、
テクスチャーで面ごとの色を変えたり反射感を変えたいのでUVを展開します。

今回はLatheツールで作ったオブジェクトなので最初から綺麗に開けてます。

LehteツールなどGeneratorツールで作られたオブジェクトのUVは綺麗

今回はこれだとテクスチャーが作りにくいので

テクスチャを作りやすいように配置を変えていきます。

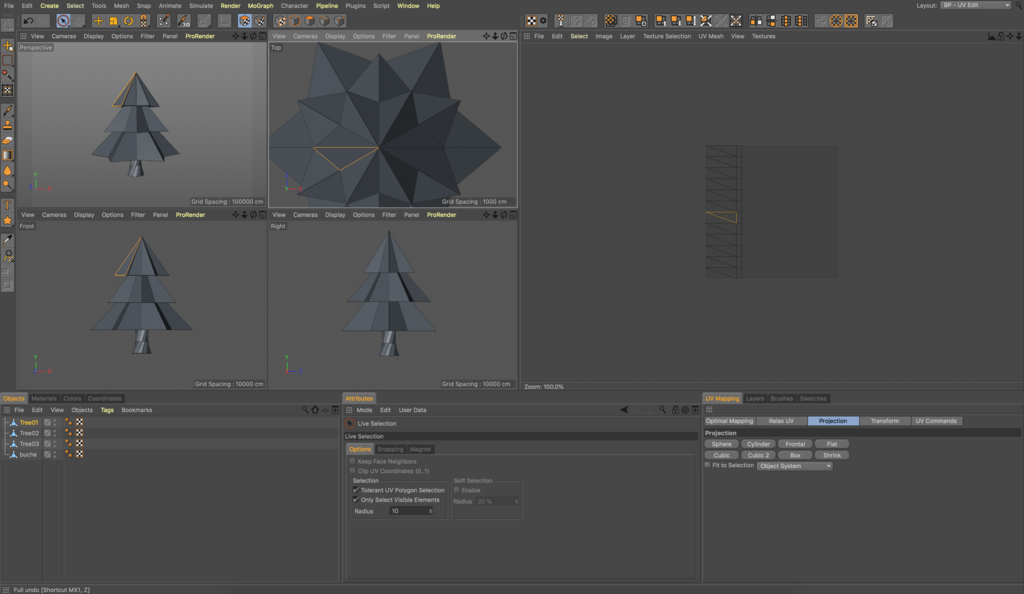

移動したいとこのUVを選択してずらす

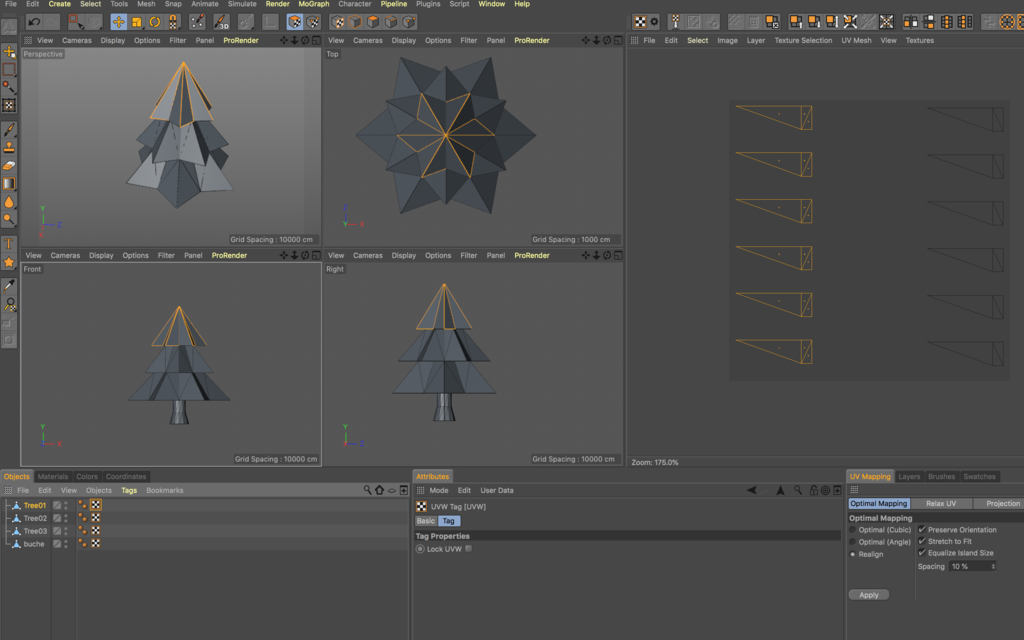

一段目

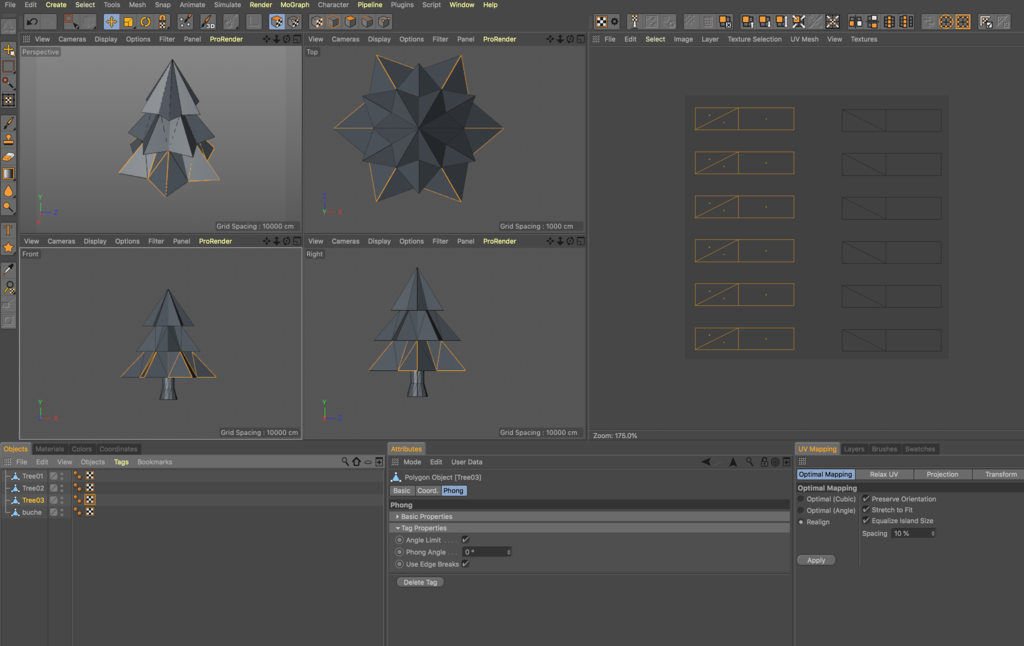

二段目

三段目

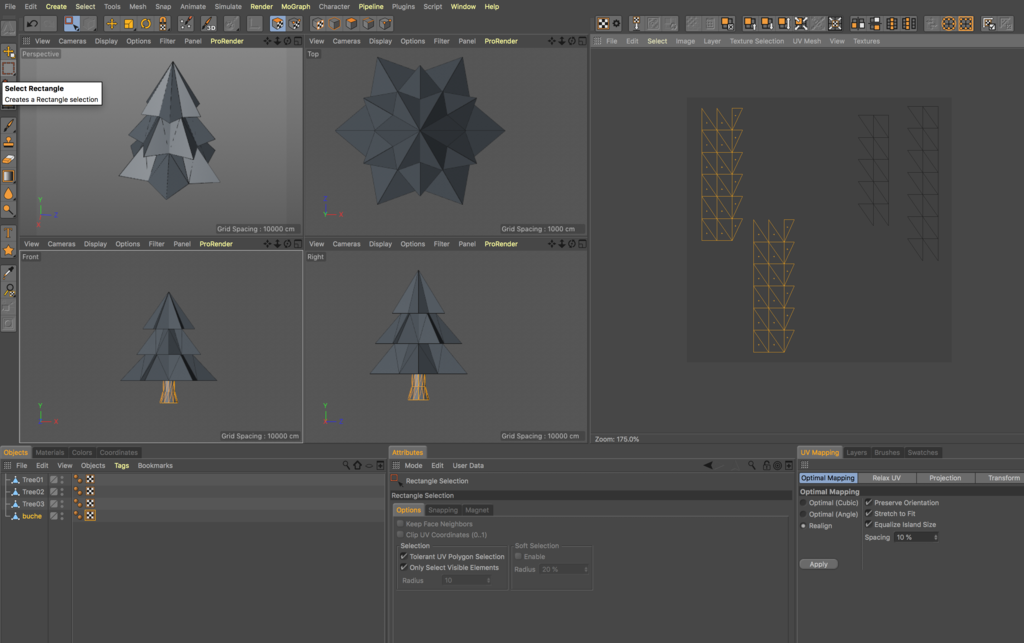

木の幹も開きます

今回はこんな感じでそれぞれのオブジェクトのUVを設定しました。

またfbxに書き出してUnity側に入れます。

このように

新たにMaterial作成しツリーの各パーツに適用

Albedoに

しろと黒のTexture

このテクスチャーを貼ると

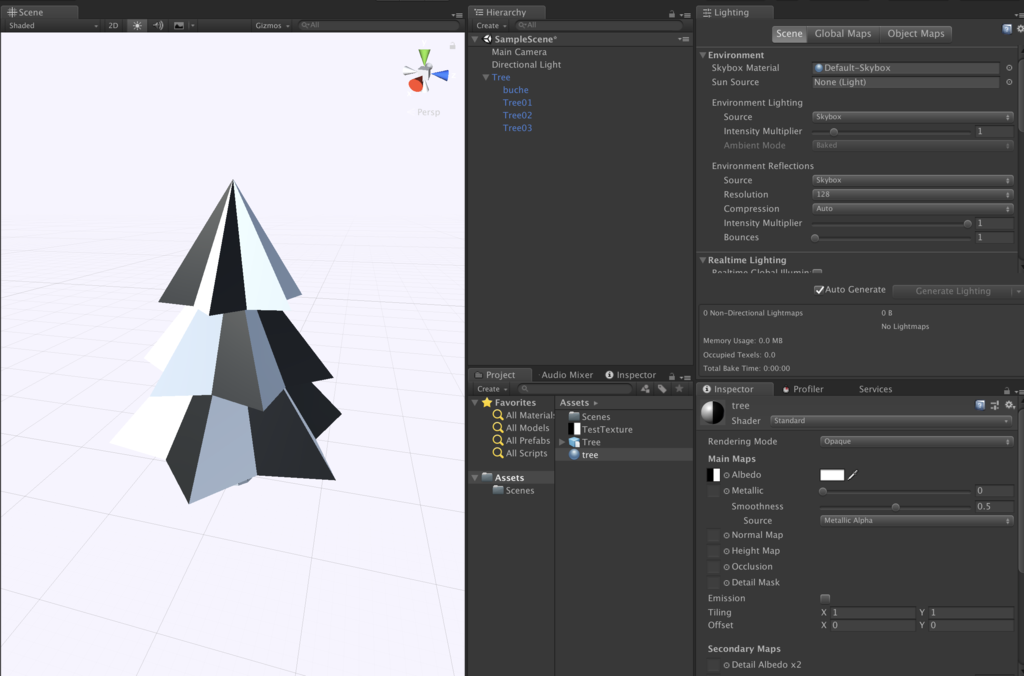

ツリーが面おきに白黒に

ちなみにこのテクスチャーをAlbedo、Emission、Metallicに貼ると

Albedo

Emission

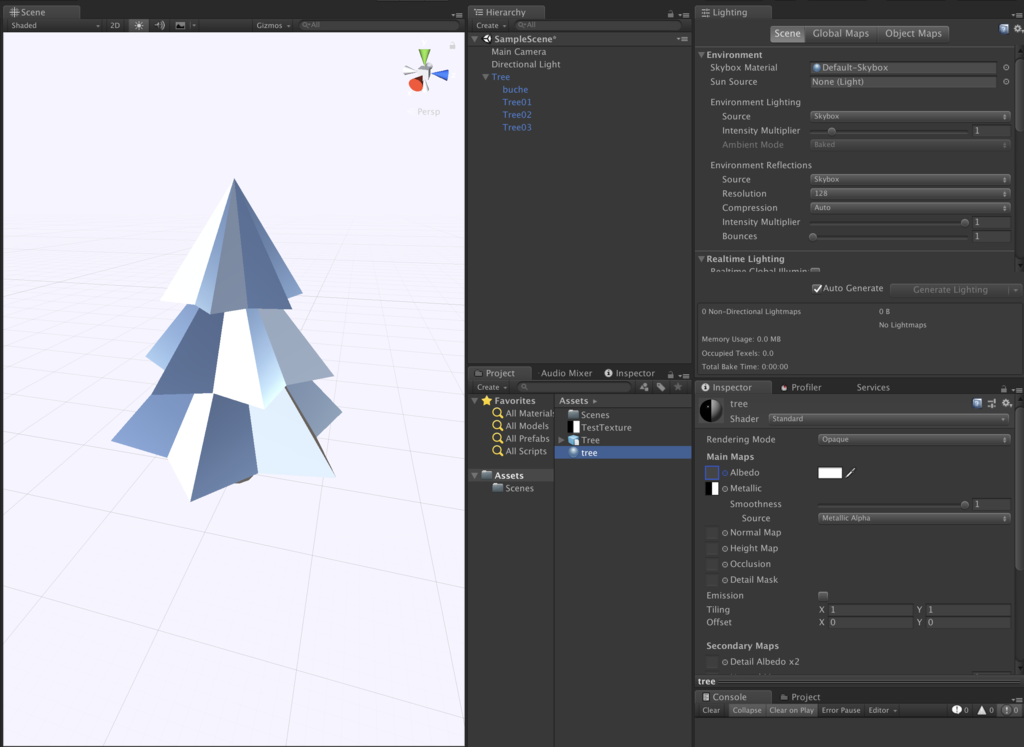

Metallic

Metallicは金属か金属じゃないかを表現し

Smoothnessは表面の滑らかさで反射のボケなどの表現ができるもので

テクスチャーを作成する場合は白と黒が金属についてでSmoothnessはアルファチャンネルに持たせることができ一つのテクスチャで表現します。

なので光らせたい部分、反射させたい部分、金属にしたい部分を考えながらUV展開してテクスチャーを作ると捗ります。

UV展開って手間な感じがしますが、

オブジェクトの作り方によっては綺麗な開き方をしていない事もあり

Unity側でグローバルイルミネーションを焼いたときとか変な見え方になったりすることなどUnityで扱う時に不便を感じることも多々もあるので自分で使いやすいようにUVを展開したほうが何かと便利なので出来ると良いです。

6.全体の明るさを決める : ライティング設定

ライティングをあれこれする前に色々と置いてクリスマスツリー近づけました。

色々置いた

とりあえずDirectionalLightを撤去

一気に暗くなります

地面以外撤去

寂しい...

Unityのスフィアを追加

Sphereを置くことで物に対してはどのような光になるかわかります

シーンが壊れちゃった時のようなめちゃくちゃ心配になる画ですが大丈夫です。

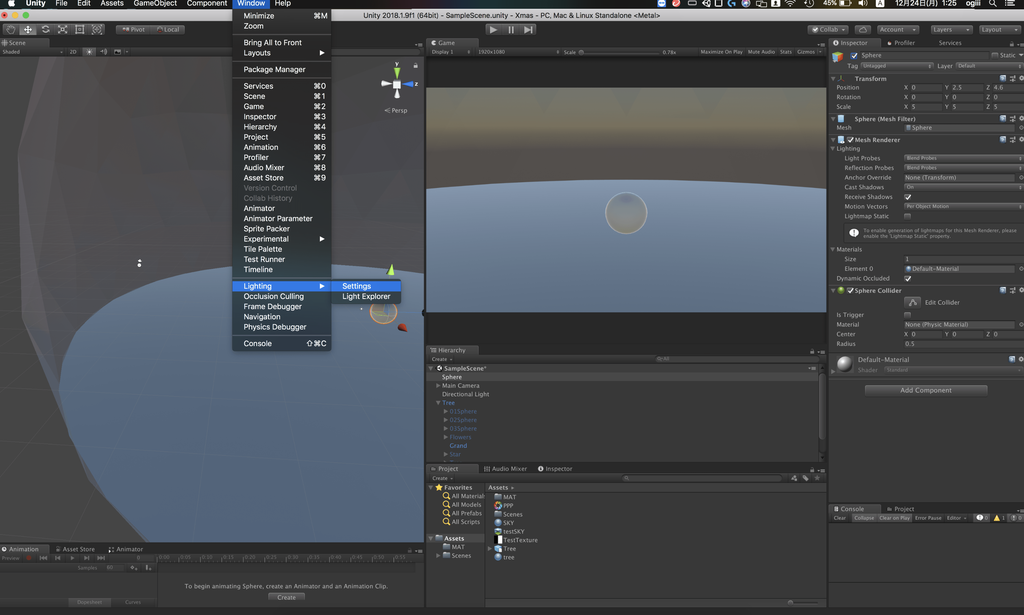

この状態でWindow>Rendaring>Lighting

Lightingウィンドウをだす

でLightingのウィンドウを出します。
Lightingウィンドウとは

三つのタブがありますが基本的にSceneタブのみをいじります。

全体的な明かりを設定するAmbientLightや、

反射光など計算できリアルな光を演出するGlobal Illumination(以後GI)など

ライト関係を設定するウィンドウです。

ここでスカイボックスも変えることができます。

画像から明るさなどを取得できるHDRI画像からキューブマップを作りskyマテリアルを用意することで好きな環境を適用することができます。

EnvironmentLightingのSourceは三種類あり

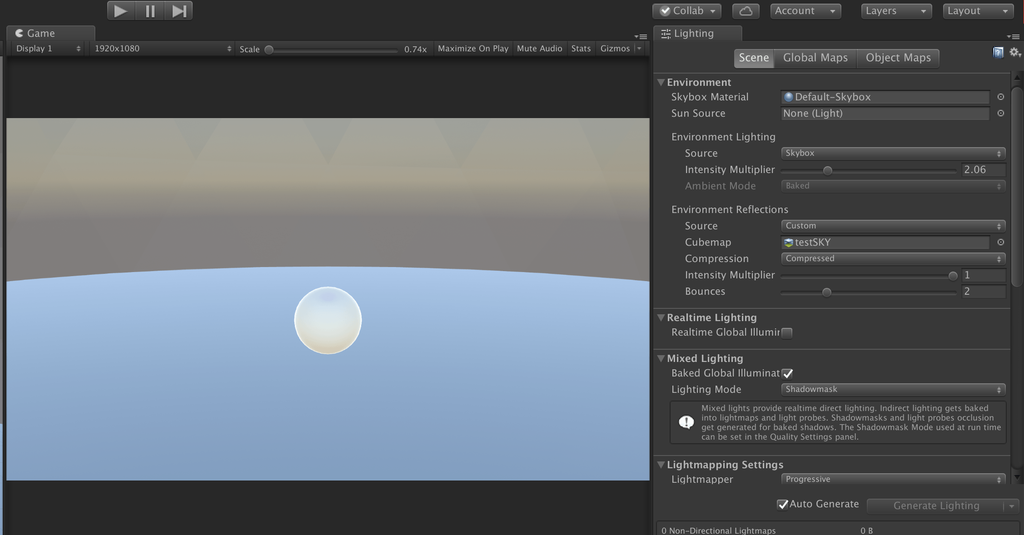

skyのマテリアルからの明るさを適用するSkybox

設定しているskyboxの色合いが反映される

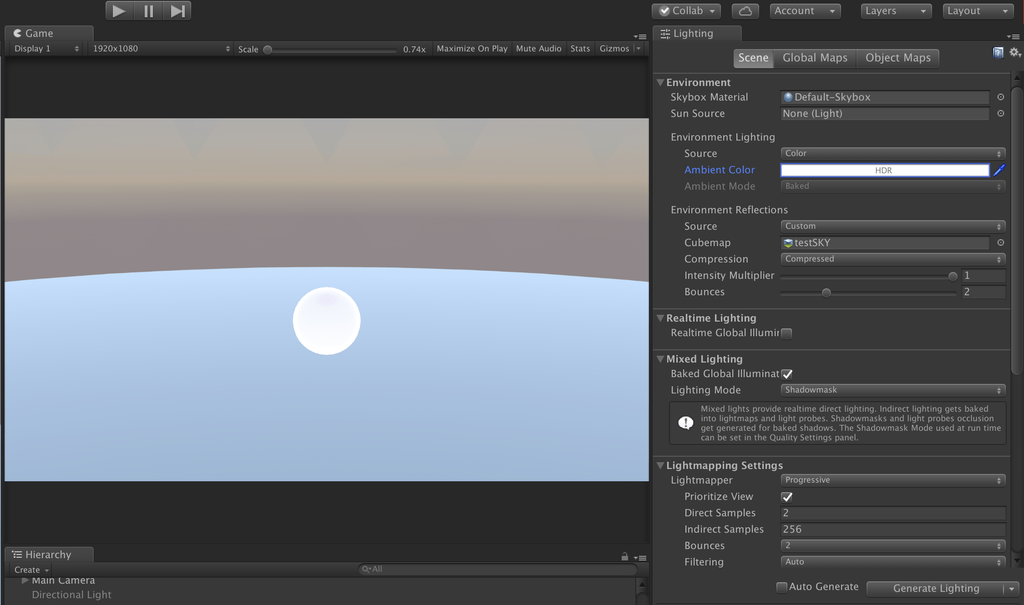

単色の明るさを適用するColor

Color

下からの光、上からの光、中間地点の明かりの色を選択できるグラデーション

グラデーション

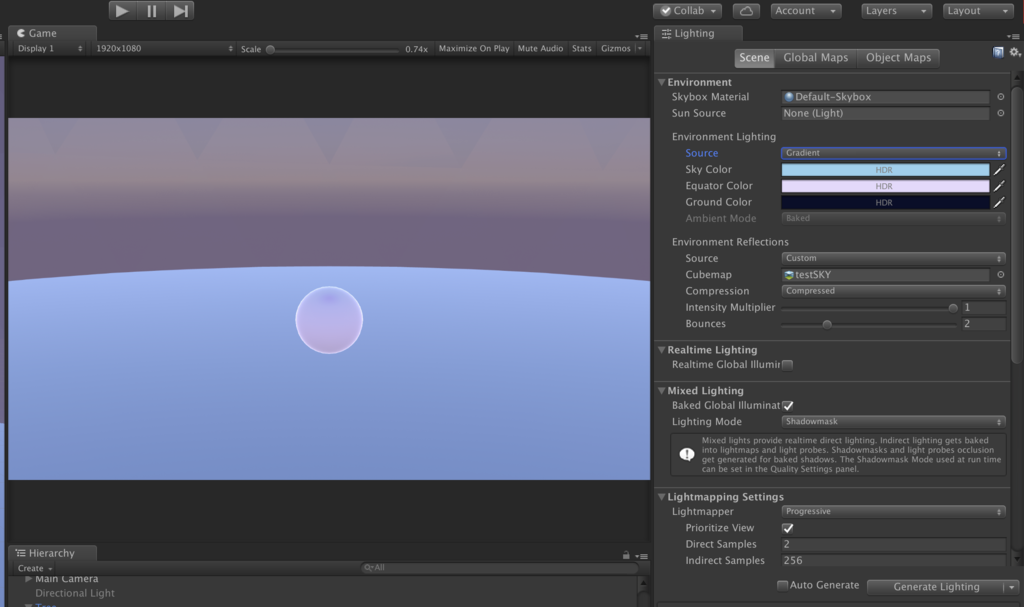

今回はグラデーションを使います。

こんな感じになりました

こんな感じに。

Unityのライティング設定ではGIをベイクしたり、AmbientLightを設定したり、リアルタイムにEmissionの適用されたオブジェクトなどの光物の反射を適用するかなどの設定ができます。

ただ、GIは綺麗に焼こうとすると時間がものすごくかかったり、焼けてもいい感じにならなかったりと絵作りに時間がないときは辛いです。
なので今回はAmbientLightの設定程度に留めます。

GIをベイクすることで柔らかな影も表現できるのですが

柔らかい陰影をつけるAmbientOculusion(以後AO)はPostProcessの力を利用するか先ほどのテクスチャー作成のようにAO用のテクスチャーを作ってしまったほうが時間も短く綺麗にできるので作れる環境があるならそっちの方が良いのかもです。

7.光と陰と反射でのっぺりさせない画に : C4DでAOテクスチャー作成とライトの配置

まだまだなんだかのっぺりした印象です。

Lightingウィンドウでの設定でも触れたAOを適用すると陰影がついてメリハリがつきます。

AOはいくつかの方法でつけることができ

今回は時間もかからず綺麗にできるCINEMA4Dを使った方法を紹介します。

CINEMA4Dで柔らかい陰影をつける(AO)を作る方法

テクスチャーを現状に基づき焼き付けてくれるBakeTextureタグを使ってAOをTextureに焼きます。

BakeTextureタグ

ここで書き出したテクスチャーをUnityに取り込み地面のMaterialのOcclusionに貼り付けるとこうなります。

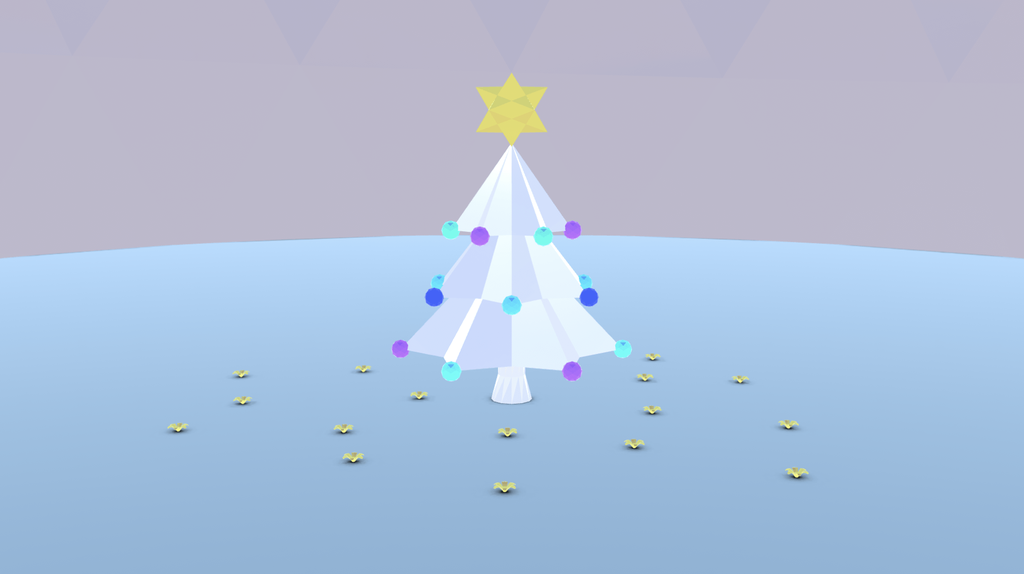

花に重みが出ました

ツリーや花の下に影がつきました。

いい感じに影がついて今までよりも立体を感じられます。

UV展開の時に触れましたがもしこの工程でUVが重なってたりすると思い通りの影がつかなかったりします...

なのでAOテクスチャーに変な影が出てきた場合はUVも疑ってみましょう。

さらに影をつけたい動かないオブジェクト分やるとこうなります。

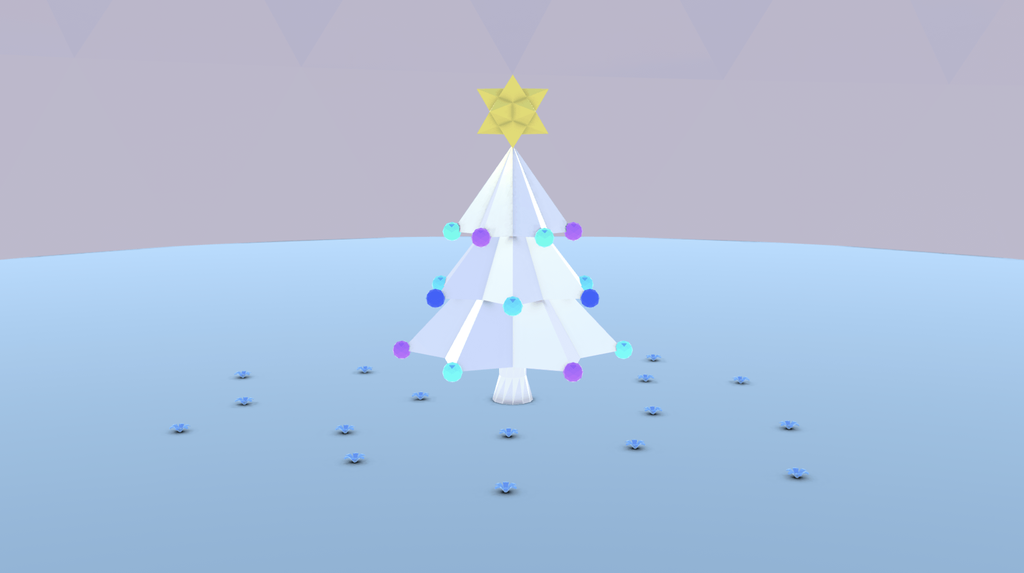

ついでに花を青くしました

ツリーの凹み部分とかむしろ影が高すぎなくらいなのでこの辺はマテリアルで調整していきましょう。

この方法のAOは綺麗で時間もそんなにかからないという利点がありますが

テクスチャーなので動かないオブジェクトにのみ有効です。

焼き付ける時も動かないオブジェクトだけで焼かないと不自然な影ができてしまうことも...

リアルタイムに動くものが多い時はUnityのPostProcessが有効なので状況に応じて使い分けると良いと思います。(ただしこちらは不自然にすみっぽくなってしまうというデメリットが)

RefrectionProbeを置く

RefrectionProbeは設定した範囲内のレンダリング結果から反射や色を設定してくれちゃう機能です。

反射がSkyboxだけみたいなことにならなくなります。

やることは範囲を調整してBox Projectionにチェックを入れて位置を調整するくらいです。

反射物を扱うときにはとても有効なものです。

Lightを設置する

反射を利用してオブジェクトの形状を感じやすくなるように嘘のライトを設置したり

実際に光る予定のものの中にPointLightを置いたりして行きます。

光を置きました

最後に反射をよりScene上の物に忠実になるRefrectionProbeをおきます。

でも光るはずのものが光っているように見えません。

8.光り物を光らしたりして絵をリッチにする : ポストプロセス

光り物を光っているように見せる+仕上げとして
Post Processing Stack v2を導入します。

Post Processing Stack v2はUnity2018から使用できるようになったカメラのエフェクトをかけるアセットです。

導入の仕方は

Window> PackageManagerでウィンドウを開き

ALLを選択

Post ProcessingStackV2を選択しInstallします。

InProject側でPost Processing Stack v2が確認できれば導入完了です。

表示までが長い...

使い方は

カメラにPostProcessLayerコンポーネントを追加し

LayerをPostProcessingに

カメラの方の設定

空のオブジェクトを作り、PostProcessVolumeコンポーネントを追加し

空のオブジェクトのレイヤーはPostProcessingに

PostProcessVolumeコンポーネントのisGlobalにチェックを入れます。

PostProcessProfileを作り

先ほどの空のオブジェクトのPostProcessVolumeコンポーネントにアタッチ。

Volume側の設定

あとはエフェクトを追加してパラメータをいじるのみでエフェクトがかかります。

少々ややこしいですが今までよりエフェクトを管理しやすくなりました。

今回は光り物を光り物として見えるようにBloomとミニチュア風になるボケを入れるDepth Of Fieldを使用して仕上げて行きます。

光り物は多いので大袈裟にならない程度にブルームを入れてエミッションを適用してるオブジェクトが光っているように見せます。

あれこれ調節して

最終的にこんな画になりました。

木も増やしました

以上でクリスマスツリーを作りつつUnityで使用しやすいモデルを作成する話と画作りの話を終わります。

さいごに

UnityのアドベントカレンダーのはずがほとんどCINEMA4Dを使用した部分が多いのですが

自分がUnityで3Dモデルを扱うに当たってつまずいたポイントなども盛り込んだのでお役に立てれば幸いです。

それでは良いクリスマスを！

明日は清水によるグローバルイルミネーション(GI)を使わないプロジェクトでやっておくべきことの話です。
